Lorgaire Doras Àrdaichear Infridhearg THY-LC-917

Tuairisgeul Goirid:

’S e inneal dìon sàbhailteachd doras an àrdaichear a th’ ann an cùirtear solais an àrdaichear a chaidh a dhèanamh a’ cleachdadh prionnsapal inntrigidh foto-dealain. Tha e freagarrach airson gach àrdaichear agus a’ dìon sàbhailteachd luchd-siubhail a tha a’ dol a-steach agus a’ fàgail an àrdaichear. Tha trì pàirtean anns a’ chùirtear solais àrdaichear: luchd-sgaoilidh is glacadairean infridhearg air an stàladh air gach taobh de dhoras càr an àrdaichear, agus càbaill sùbailte sònraichte. Airson feumalachdan dìon na h-àrainneachd agus sàbhaladh lùtha, tha barrachd is barrachd àrdaichean air am bogsa cumhachd fhàgail a-mach.

Cuir post-d thugainn

Mion-fhiosrachadh Toraidh

Tagaichean Bathar

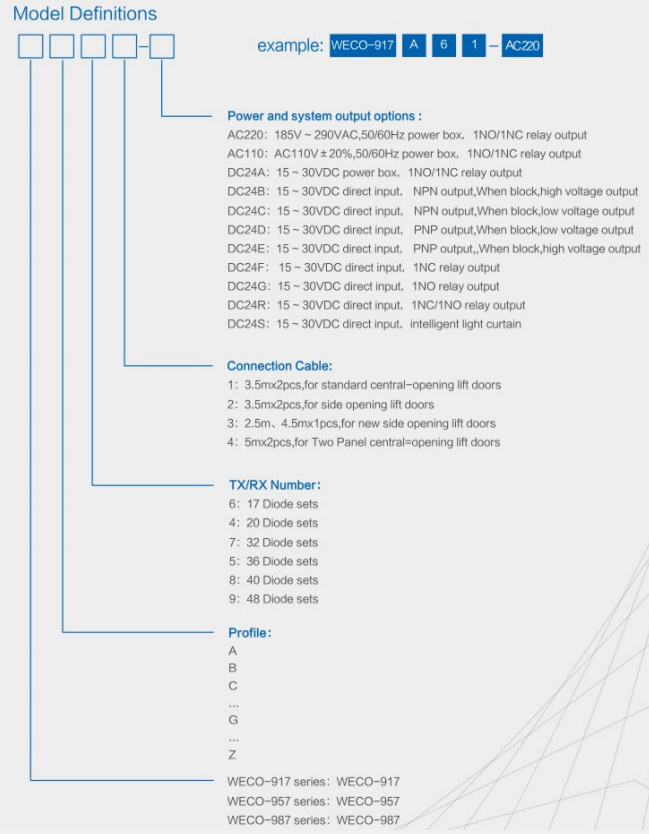

Paramadairean Bathar

Ainm Bathar	Cùirtear solais an àrdaichear
Slighe fosgailte	Fosgailte taobh no fosgailte sa mheadhan
Bholtaids	AC220V, AC110V, DC24V
Àireamh nan Diodean	17, 32
Àireamh nam Beamaichean	94-33 Beamaichean, 154-94 Beamaichean

Na Buannachdan againn

1. Le gnìomh fèin-sgrùdaidh, toradh àbhaisteach bogsa cumhachd agus toradh fèin-sgrùdaidh

2. Deuchainnean TUV na Gearmailt air a thoirt seachad, agus a’ gèilleadh ri inbhean eadar-nàiseanta co-cheangailte

3. Gnìomh cadal, a’ leudachadh beatha obrach an toraidh

4. Gabh ri teicneòlas ùr, PCB le comas làidir strì an aghaidh creimeadh, agus comas làidir atharrachadh achaidh, seasmhach agus earbsach

5. Dealbhadh coltas brèagha, stàladh furasta, freagarrach airson a’ mhòr-chuid de àrdairean branda

6. Teicneòlasan agus uidheam adhartach, dòighean lìonaidh uachdar SMT earbsach

7. Roghainneil do luchd-cleachdaidh toradh NPN / PNP (toradh transistor) a thaghadh às aonais bogsa solar cumhachd

’S e inneal dìon sàbhailteachd doras an àrdaichear a th’ ann an cùirtearan solais an àrdaichear a chaidh a dhèanamh a’ cleachdadh prionnsapal inntrigidh foto-dealain. Tha e freagarrach airson gach àrdaichear agus a’ dìon sàbhailteachd luchd-siubhail a tha a’ dol a-steach agus a’ fàgail an àrdaichear. Tha trì pàirtean anns a’ chùirtear solais àrdaichear: tar-chuirichean agus glacadairean infridhearg air an stàladh air gach taobh de dhoras càr an àrdaichear, agus càbaill sùbailte sònraichte. Airson feumalachdan dìon na h-àrainneachd agus sàbhaladh lùtha, tha barrachd is barrachd àrdaichean air am bogsa cumhachd fhàgail a-mach. Feumaidh cuid de bhrandan de chùirtearan solais bogsaichean cumhachd a chleachdadh air sgàth an dìonachd bochd bho bhacadh electromagnetic. Ach, le bhith a’ sìor fhàs mòr-chòrdte air bun-bheachd àrdaichean uaine, tha cùirtearan solais às aonais bogsaichean solar cumhachd air a bhith na ghluasad. Leis gu bheil am pròiseas airson 220V a thionndadh gu 24V gu cinnteach a’ call tòrr lùtha.

Tha tiùb sgaoilidh solais LED sganaidh fiùghantach fo smachd CPU aig cùirtear solais THY-LC-917 air a’ chùirtear solais àbhaisteach. Tha an LED dà-dath cumadh còmhlan a’ taisbeanadh staid raon dìon a’ chùirtear solais, gus am bi buaidh nas lèirsinneach aig a’ chùirtear solais air gnìomh dìon àbhaisteach. Nas daonna.

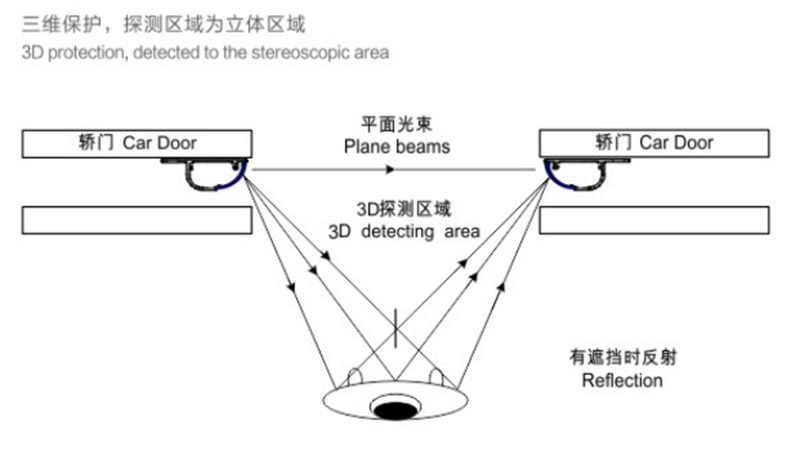

Tha grunn phìoban sgaoilidh infridhearg ann an ceann sgaoilidh a’ chùirteir solais. Fo smachd an MCU, thèid na tiùban sgaoilidh is glacaidh a thionndadh air ann an sreath, agus thèid an solas a thèid a sgaoileadh le aon cheann sgaoilidh a ghabhail le iomadh ceann glacaidh gus sganadh ioma-sheanail a chruthachadh. Tro bhith a’ sganadh leantainneach seo de raon doras a’ chàir bho mhullach gu bonn, thèid cùirtear solais dìon infridhearg dùmhail a chruthachadh. Nuair a thèid gin de na ghathan a bhacadh, leis nach gabh an tionndadh foto-dealain a thoirt gu buil, bidh an cùirtear solais a’ breithneachadh gu bheil bacadh ann, agus mar sin a’ cur a-mach comharra briseadh. Faodaidh an comharra briseadh seo a bhith na chomharra suidse no na chomharra àrd is ìosal. Às deidh don t-siostam smachd an comharra fhaighinn bhon chùirteir solais, bidh e a’ cur a-mach comharra fosglaidh an dorais sa bhad, agus stadaidh doras a’ chàir a’ dùnadh agus fosglaidh e air ais. Faodar doras an àrdaichear a dhùnadh gu h-àbhaisteach às deidh do na luchd-siubhail no na cnapan-starra an raon rabhaidh fhàgail, gus adhbhar dìon sàbhailteachd a choileanadh. Seachain tubaistean dhaoine a tha glaiste ann an àrdairean.

Tha dà phrìomh dhòigh ann airson cùirtearan solais a stàladh

1. Stàladh gluasadach an tar-chuir agus an glacadair

Tha stàladh gluasadach a’ chùirteir solais a’ toirt iomradh air stàladh is cleachdadh tar-chuir, glacadair, no fear dhiubh sin a tha ceangailte ri doras a’ chàir agus a ghluaiseas leis an doras. Ann an suidheachaidhean àbhaisteach, tha an tar-chuir agus an glacadair ceangailte ri oir fillte doras a’ chàir.

Is e an dòigh stàlaidh air an doras taobh a bhith a’ càradh cùirteir solais air càr an àrdaichear agus oir fillte doras a’ chàir le sgriothan.

Is e dòigh stàlaidh an dorais sgoltadh sa mheadhan a bhith a’ daingneachadh a’ chùirteir solais air oir fillte doras càr an lifte le sgriothan.

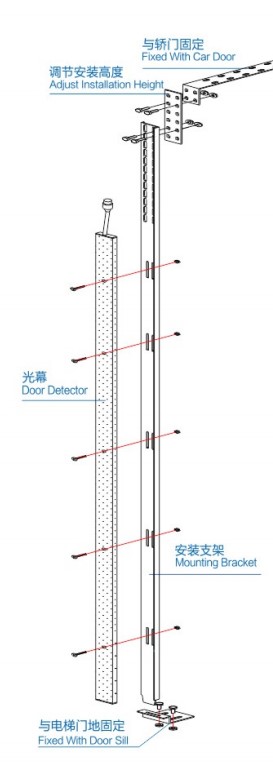

2. Stàladh stèidhichte air an inneal-sgaoilidh agus an glacadair

Tha stàladh stèidhichte a’ chùirteir solais a’ toirt iomradh air stàladh is cleachdadh tar-chuir is glacadair a’ chùirteir solais aig ceann oir dorais a’ chàir tro bhracaid stèidhichte. Chan urrainn don tar-chuir is don ghlacadair gluasad còmhla ri doras a’ chàir.
