Inneal Doras Tìr-mhullaich Fosglaidh Meadhanach 2-Dhuilleag THY-LD-B
1. Is e an dòigh fhuasgladh pannal an dorais fhuasgladh agus deuchainn buaidh peann-chluig 45Kg a thoirt seachad.
2. Tha an doras air a sparradh gu dùnadh le òrd trom, agus tha an t-òrd trom agus an tiùb treòrachaidh air an cur air taobh a-staigh doras an àrd-ùrlair.
3. Tha glas an dorais air deuchainn Ionad Sgrùdaidh Nàiseanta nan Àrdairean a thoirt seachad agus tha teisteanas CE agus CU-TR air a bhith aige.
4. Bholtaids iomchaidh glas dorais: ≤ AC230V, ≤ DC110V.

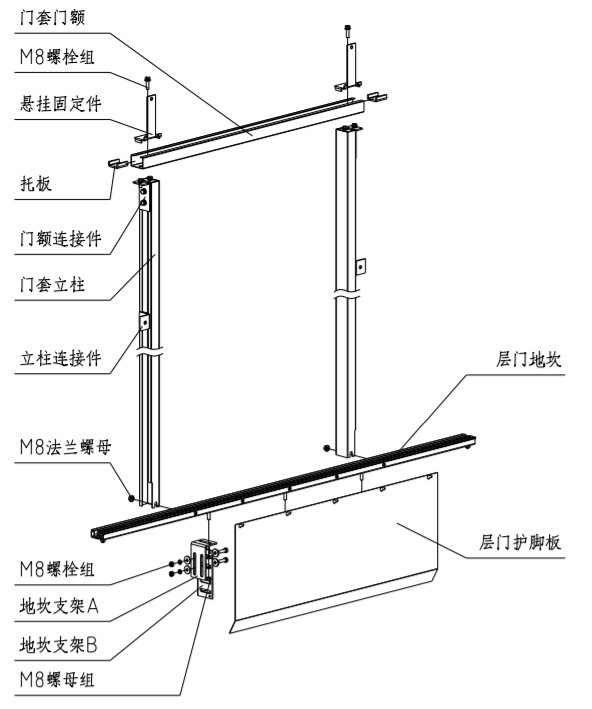

1. Stàladh sill agus còmhdach dorais
1.1. Obraich a-mach suidheachadh inntrigidh is fàgail na leac-uinneige a rèir meud an t-slighe-togail; atharraich meadhan na leac-uinneige gus a bhith mar an ceudna ri meadhan an inntrigidh is an fàgail, agus comharraich meadhan na leac-uinneige; atharraich ìre na leac-uinneige gus a bhith nas lugha na 1/1000; Uachdar gus casg a chuir air uisge bho bhith a’ dol a-steach don t-slighe-togail.
1.2. Cuir colbh còmhdach an dorais agus doras còmhdach an dorais ri chèile leis na pìosan ceangail, agus stàlaich na pàirtean daingneachaidh crochte; cuir an doras air an leac-uinneig, atharraich dìreachachd colbh còmhdach an dorais gus a bhith nas lugha na 1/1000; tha meadhan còmhdach an dorais a rèir tomhas comharra meadhan leac-uinneig an dorais a-steach agus a-mach; is e meud plèana ìosal aghaidh còmhdach an dorais agus plèana àrd an leac-uinneig àirde lom an dorais. Às deidh an atharrachadh a chrìochnachadh, glas cnò flange M8. Às deidh dhut am meud atharrachadh, daingnich ceanglaiche a’ cholbh ris a’ bhalla.
1.3. Ceartaich dìon-ladhar doras an àrd-ùrlair air an t-sill.

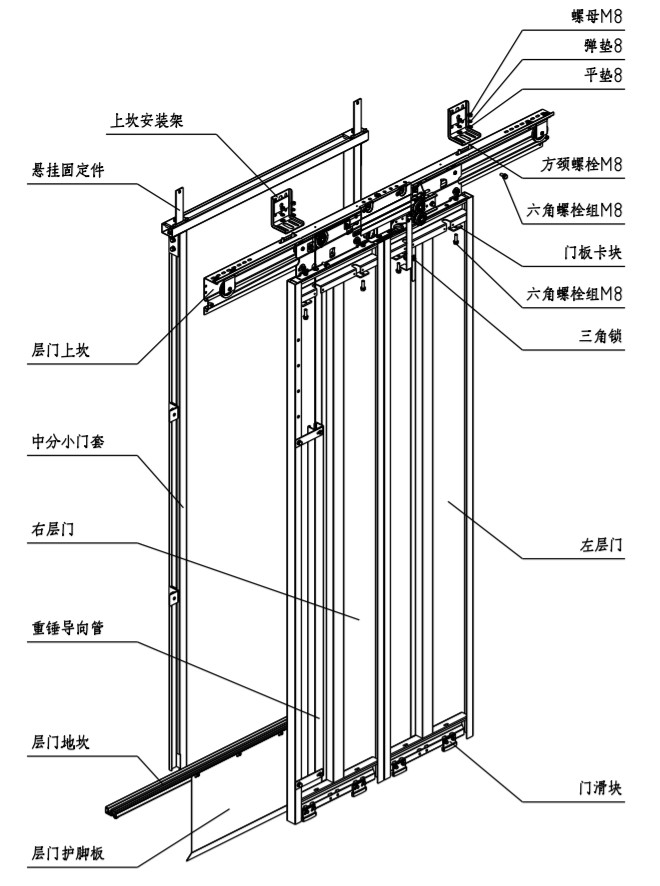

2. Stàladh inneal doras tighinn air tìr
2.1. Cuir frèam àrd-sill an dorais tighinn air tìr còmhla ris a’ bhioran aig ceann ìochdarach pàirt daingneachaidh an crochaidh, agus glas am frèam àrd-sill agus pàirt daingneachaidh crochaidh an dorais tighinn air tìr tron bhuidheann boltaichean M8*20.
2.2. Ceangail frèam-shuidheachaidh an t-sill àrd air balla an talla-togail le boltaichean leudachaidh no boltaichean tron bhalla. Tha frèam-shuidheachaidh an t-sill àrd agus sill àrd doras an àrdachaidh ceangailte ri chèile le boltaichean amhach ceàrnagach M8.
2.3. Atharraich leac àrd doras an àrdachaidh air an taobh chlì is air an taobh dheas gus am bi meadhan an dorais fosgailte agus meadhan an t-slighe a-steach is a-mach co-chòrdail.
2.4. Atharraich dìreachachd làr inneal doras an àrd-ùrlair. Atharraich dìreachachd làr inneal doras an àrd-ùrlair gu ±0.5mm le bhith a’ cur loidhne dhìreach no a’ gabhail leac doras a’ chàir mar iomradh.

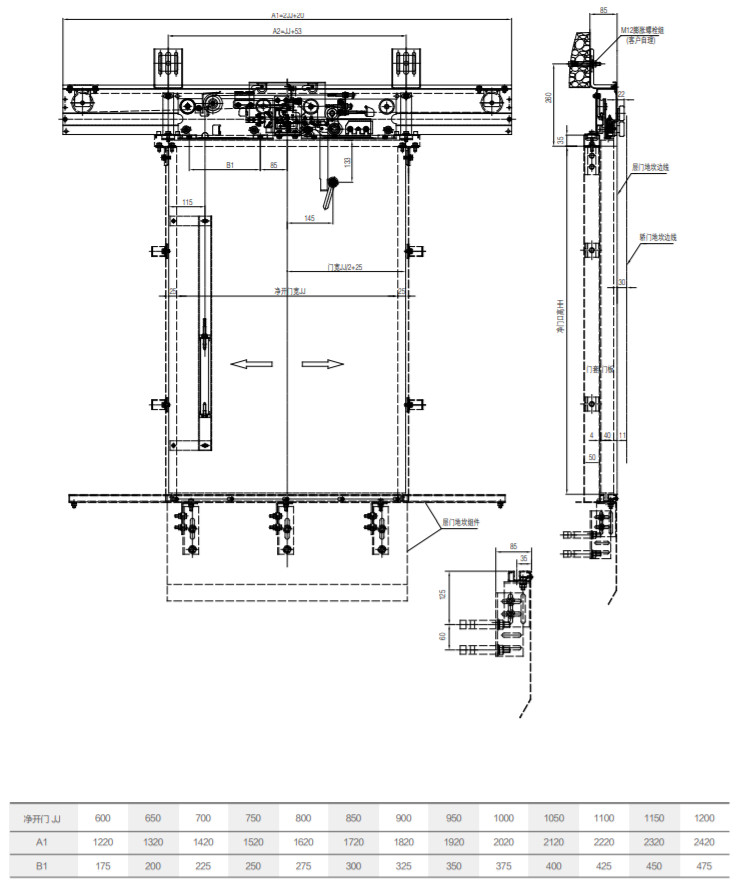

2.5 Às dèidh dhut sùil a thoirt air prìomh pharaimeatairean stàladh frèam an t-sill air na dorsan làir a leanas, teannaich na boltaichean stàlaidh uile:
Àirde frèam leac uachdarach doras an tuirlingidh: tha an t-astar eadar uachdar mullach rèile-treòrachaidh frèam leac uachdarach doras an tuirlingidh agus leac doras an tuirlingidh HH+106mm;
Meadhan frèam leac uachdarach doras an tuirlingidh: tha an diall eadar meadhan frèam leac uachdarach doras an tuirlingidh agus meadhan an t-slighe a-steach agus a-mach ± 1mm;
An t-astar eadar rèile-treòrachaidh leac àrd doras an tuirlingidh agus leac doras a’ chàir: tha an t-astar eadar rèile-treòrachaidh leac àrd doras an tuirlingidh agus leac doras an tuirlingidh 42.5mm, agus tha an t-astar bho leac doras a’ chàir 72.5mm.
Àirde frèam leac uachdarach doras an tuirlingidh: tha an t-astar eadar uachdar mullach rèile-treòrachaidh frèam leac uachdarach doras an tuirlingidh agus leac doras an tuirlingidh HH+106mm;
Meadhan frèam leac uachdarach doras an tuirlingidh: tha an diall eadar meadhan frèam leac uachdarach doras an tuirlingidh agus meadhan an t-slighe a-steach agus a-mach ± 1mm;
An t-astar eadar rèile-treòrachaidh leac àrd doras an tuirlingidh agus leac doras a’ chàir: tha an t-astar eadar rèile-treòrachaidh leac àrd doras an tuirlingidh agus leac doras an tuirlingidh 42.5mm, agus tha an t-astar bho leac doras a’ chàir 72.5mm.
